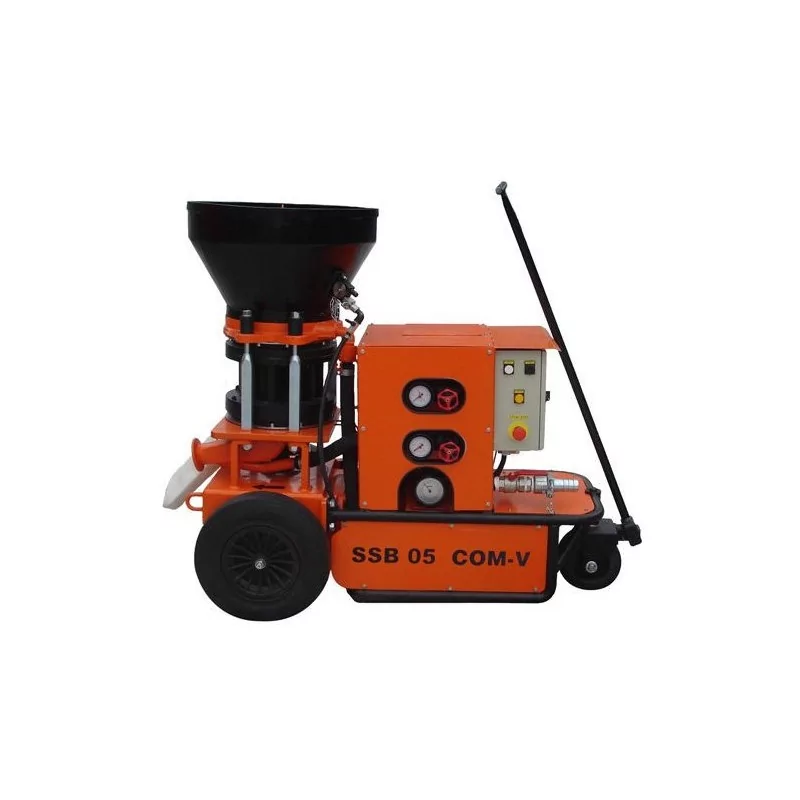

Torkretnica SSB 05.2 COM-V - FILAMOS
Torkretnica serii SSB 05 jest urządzeniem do natrysku torkretu oraz betonu ogniotrwałego metodą suchą i mokrą. Maszyna działa na zasadzie bębna dozującego (rotora). Torkretnica SSB 05 osiąga teoretyczną wydajność rzędu 0,25 – 7,1 m³/h i jest przeznaczona do mniejszych i średnich prac. W wersji COM-V wydajność regulowana jest za pomocą pokrętła regulacyjnego przekładni bezstopniowej.
Zastosowanie:

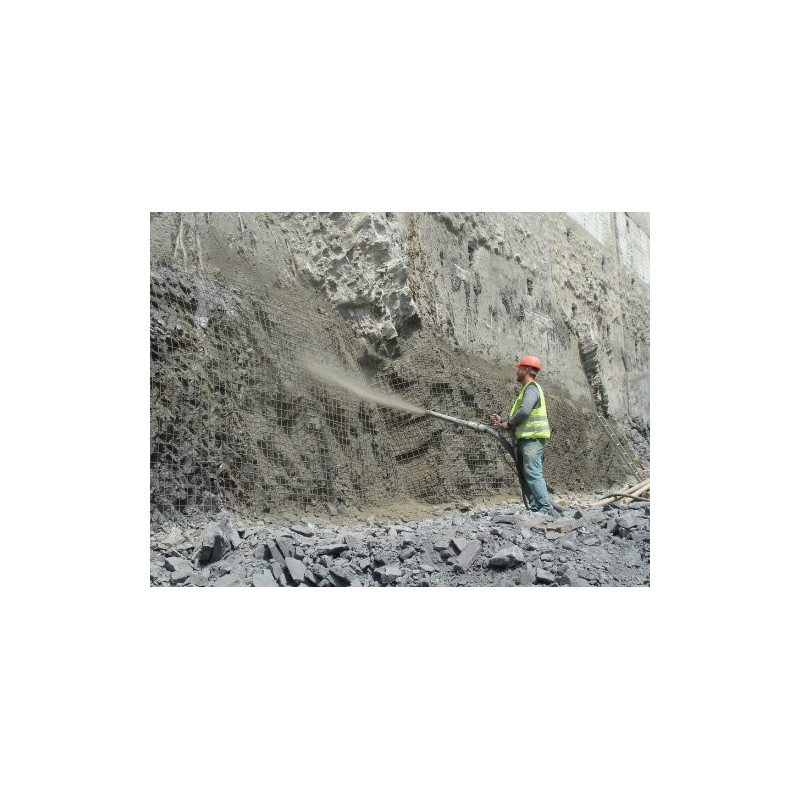

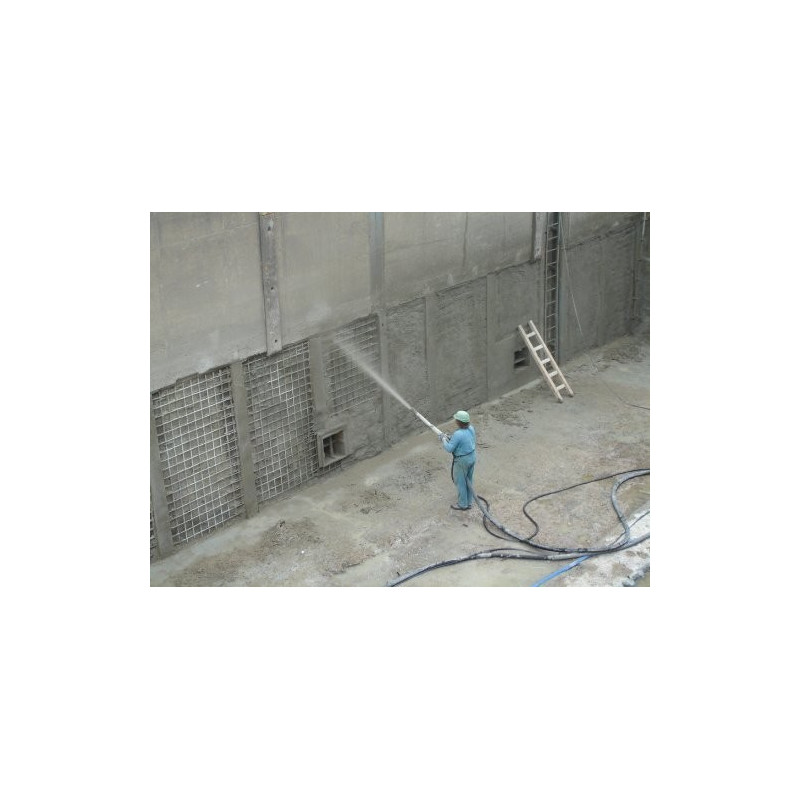

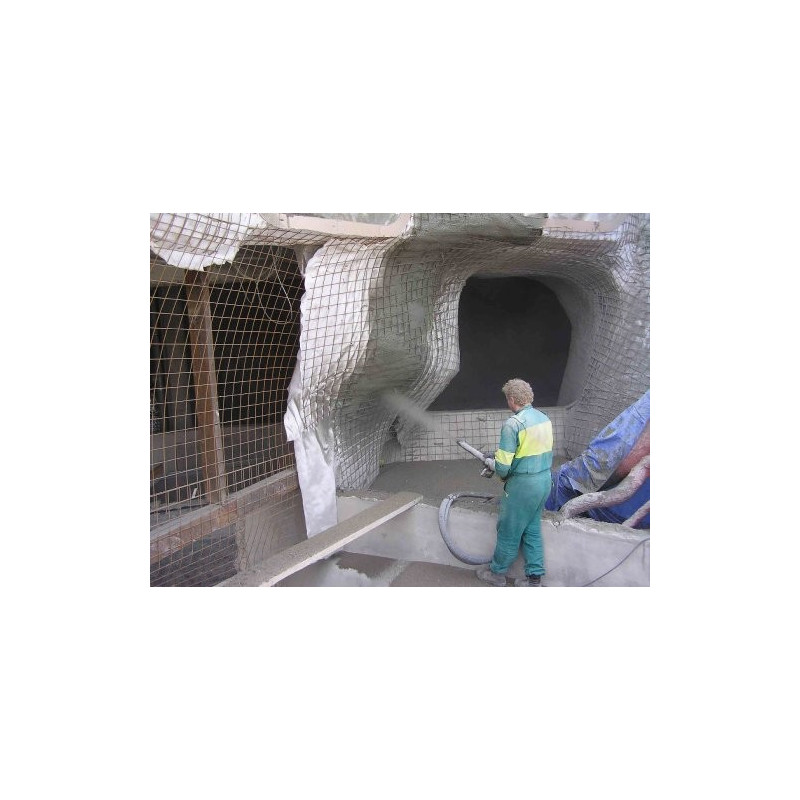

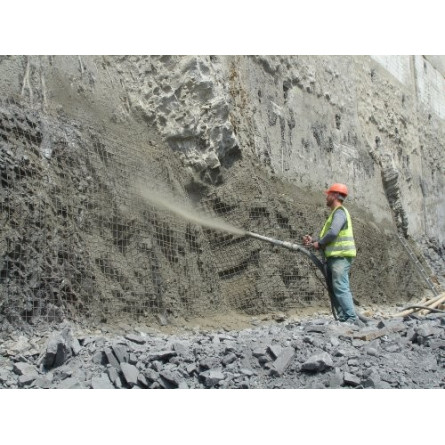

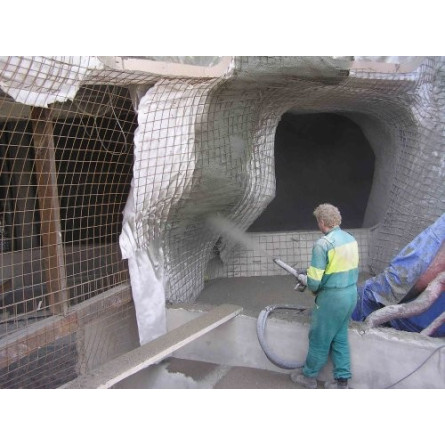

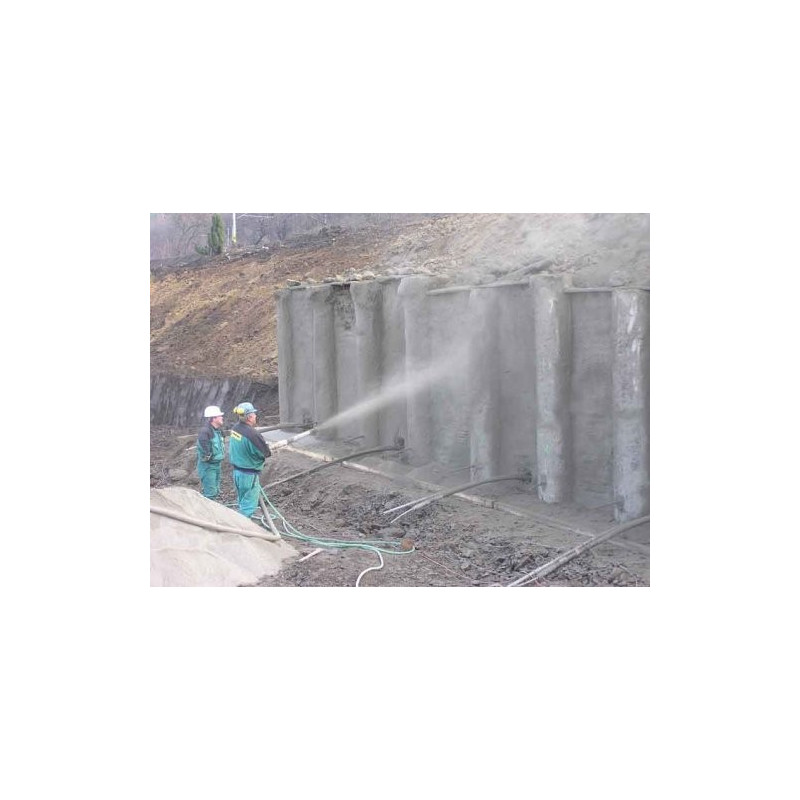

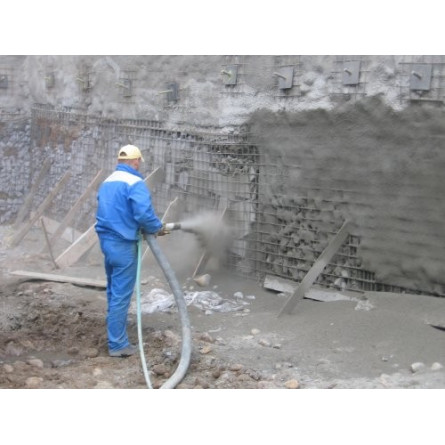

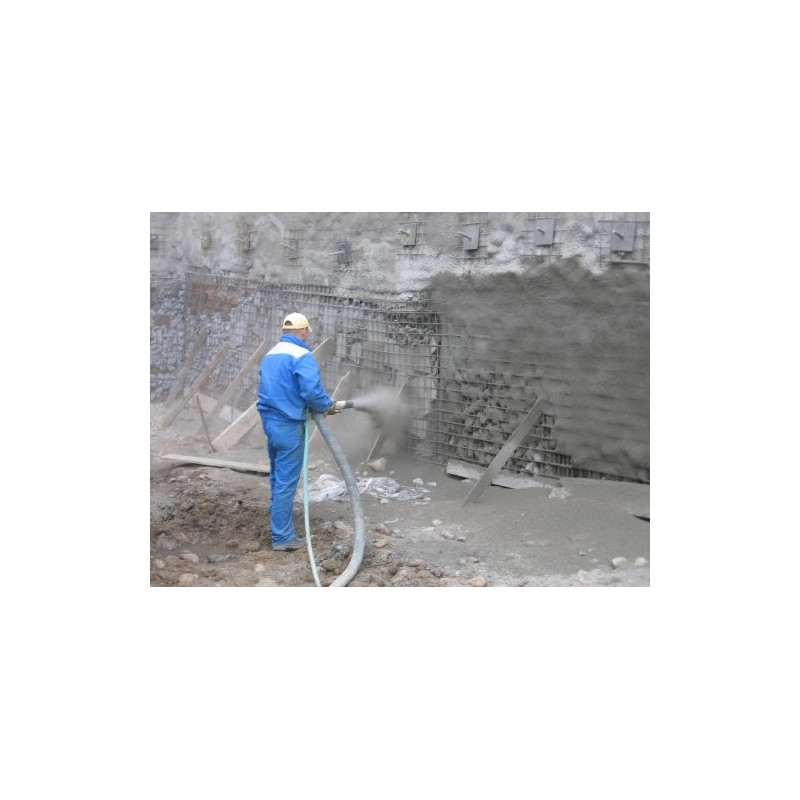

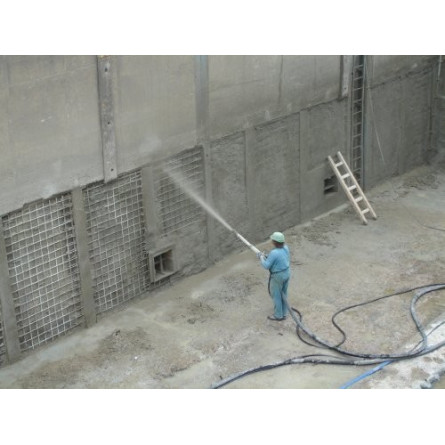

Do głównych obszarów wykorzystania maszyny należy natrysk betonu ogniotrwałego przy budowie pieców hutniczych i szklarskich, koksowniczych jak i również w przemyśle hutniczym, metalurgicznym, chemicznym i szklarskim. Wykorzystuje się je również do napraw konstrukcji betonowych (np. mosty drogowe i kolejowe, ściany oporowe, wieże chłodnicze, zbiorniki wodne, oczyszczalnie wód, itp.), przy budowie i rekonstrukcji budowli, do wzmacniania sklepień w tunelach i kolektorach.
Mały bęben jest stosowany w szczególności do natrysku drobnych, suchych i ciężkich mieszanek (beton żaroodporny, drobne prefabrykowane mieszanki). Do natrysku betonu tzw. metodą mokrą należy zastosować bęben dozujący MAXI (7,9 l).
Metoda sucha:
Sucha mieszanka przeznaczona do natrysku lub transportu jest podawana do leja zasypowego, skąd płynnie wypełnia otwory bębna dozującego umieszczonego pod lejem zasypowym (zbiornikiem). Dla sprawnego wypełniania bębna dozującego mieszanką, lej zasypowy maszyny jest wyposażony w wibrator powietrzny i podajnik zaprawy. Obracający się bęben podaje mieszankę w kierunku górnego przewodu powietrza, którym jest wydmuchiwana z poszczególnych otworów bębna w kierunku węży transportujących mieszankę. Następnie do węży transportujących dodatkowo jeszcze wdmuchiwane jest powietrze wspomagające płynne przemieszczanie się materiału w wężach. Na końcu węży zamontowany jest pistolet natryskowy, do którego doprowadzana jest woda w celu zwilżenia natryskiwanej mieszanki. Poziom zwilżenia mieszanki regulowany jest zaworem wodnym pistoletu.
Metoda mokra:
Podczas natrysku mieszanki betonowej tzw. metodą mokrą lej zasypowy maszyny wypełniony jest wcześniej przygotowaną mokrą mieszanką o jakości i składzie betonu towarowego. Przez maszynę zaprawa transportowana jest identycznie jak w przypadku technologii suchej. Jedyną różnicą jest to, że zamiast wody do dyszy natryskowej pistoletu doprowadzana jest chemia przyśpieszająca wiązanie materiału, co jest możliwe dzięki zewnętrznej pompie do dozowania chemii.
Zalety:
- efektywność pracy przy transporcie ciężkich, suchych i drobnych betonowych mieszanek (beton żaroodporny, drobne prefabrykowane mieszanki)
- możliwość zastosowania obu technologii natrysku – metoda sucha i mokra
- długa żywotność części eksploatacyjnych (płyt uszczelniających oraz nośnych) dzięki zastosowaniu centralnego smarowania
- płynna regulacja wydajności
- możliwość zdalnego sterowania
- niskie koszty eksploatacji
- prosta obsługa i konserwacja maszyny
- solidna konstrukcja umożliwia pracę w ciężkich warunkach.
Wydajność maszyny można regulować poprzez:
- zmianę obrotów za pomocą przełącznika - wersja DUO
- mechanicznie poprzez koło pasowe przekładni bezstopniowej - wersja STANDARD
- za pośrednictwem pokrętła regulacyjnego przekładni bezstopniowej - wersja COM-V
- poprzez zdalne sterowanie falownikiem - wersja COM-F
- za pomocą zaworu sterującego silnikiem powietrznym - wersja COM-A.
Parametry techniczne:
- Dostępne bębny (rotory) o pojemnościach [l]:
- 1,9 l - metoda sucha
- 3,9 l - metoda sucha
- 6,9 l - metoda sucha
- 7,9 l - metoda mokra.
- Wydajność - zależy głównie od pojemności bębna *) [m³/godz.]:
- Rotor 1,9 l - wydajność 0,25 - 1,5 m³/godz
- Rotor 3,9 l - wydajność 0,5 - 3 m³/godz
- Rotor 6,9 l - wydajność 0,9 - 5,4 m³/godz
- Rotor 7,9 l - wydajność 2,1 - 7,1 m³/godz.
- Zużycie powietrza przy długości transportu 40 m **):
- 3-5 m³/min - metoda sucha
- 10-15 m³/min - metoda mokra.
- Ciśnienie powietrza [Mpa]: 0,5-0,6
- Moc silnika elektrycznego [kW]: 3
- Podłączenie do sieci zasilania elektrycznego: 3× PEN 400 V
- Średnica węży doprowadzających [mm]: DN = 40
- Wielkość ziarna doprowadzanego materiału:
- maks. 16 mm - metoda sucha
- maks. 8 mm - metoda mokra
- Długość transportu w poziomie [m]: maks. 300
- Wysokość transportu [m]: maks. 100
ZAWARTOŚĆ ZESTAWU:
- pistolet do torkretu z dyszą
- wąż do torkretu 40 m
- wąż do wody 50m
- 2 płyty uszczelniające
- reduktor przyłącza powietrza Geka
- klamry dociskowe
- przewód elektryczny
- rotor
*) Chodzi o wartości teoretyczne. Rzeczywista wydajność zależna jest od rodzaju i składu transportowanej mieszanki, jej wilgotności, odległości transportowania, ilości i ciśnienia sprężonego powietrza i średnicy węży doprowadzających.
**) Dane dotyczące zużycia powietrza są wyłącznie wartościami przybliżonymi i uzależnione są od chwilowej wydajności maszyny, długości transportu i średnicy węży doprowadzających.
