Pale CFA – na czym polega technologia i jaką pompę do betonu wybrać?
Pale CFA (Continuous Flight Auger) to jedna z popularnych technologii wykonywania fundamentów głębokich, stosowana wszędzie tam, gdzie konieczne jest przeniesienie obciążeń konstrukcji na głębsze, nośne warstwy gruntu. Kluczową rolę w tej metodzie odgrywa precyzyjne betonowanie, realizowane podczas wyciągania świdra z gruntu. Dlatego tak istotne znaczenie ma odpowiednio dobrana pompa do betonu, która zapewnia ciągłe i kontrolowane podawanie mieszanki.
W Speed-bud oferujemy rozwiązania marki Turbosol, w tym pompy przeznaczone do zastosowań związanych z palowaniem. Jako autoryzowany przedstawiciel producenta Turbosol na terenie Polski pomagamy dobrać urządzenia do wymagań technologicznych oraz specyfiki prowadzonych robót.

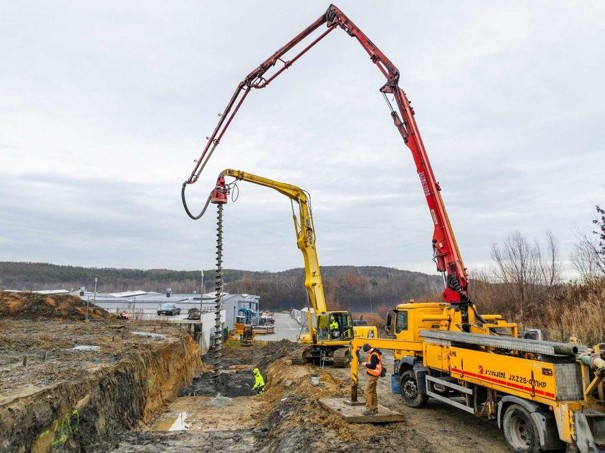

Wykonywanie pali CFA z wykorzystaniem pompy do betonu
Czym są pale CFA?
Pale CFA, określane również jako pale formowane świdrem ciągłym (FSC), to pale wiercone i betonowane bezpośrednio w gruncie. Ich wykonywanie odbywa się z wykorzystaniem specjalistycznej palownicy wyposażonej w świder ślimakowy z pustym rdzeniem.
W przeciwieństwie do niektórych tradycyjnych metod palowania technologia CFA umożliwia wiercenie i betonowanie w ramach jednego, ciągłego procesu. Po osiągnięciu projektowanej głębokości mieszanka betonowa jest tłoczona przez przewód znajdujący się wewnątrz świdra, podczas gdy narzędzie jest stopniowo wyciągane ku powierzchni.
W ten sposób powstaje trzon pala, który po związaniu betonu współpracuje z otaczającym gruntem i przenosi obciążenia zgodnie z założeniami projektu.
Pale CFA wykorzystuje się między innymi przy budowie budynków mieszkalnych, obiektów przemysłowych, hal magazynowych, mostów, dróg oraz przy wykonywaniu palisad i zabezpieczeń wykopów.

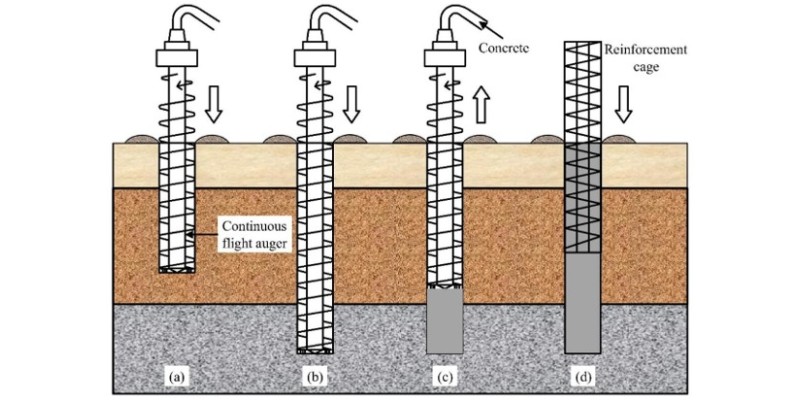

Jak przebiega wykonywanie pali CFA?
Proces wykonywania pali CFA wymaga właściwej koordynacji pracy palownicy, operatora oraz systemu podawania betonu. Szczególnie ważne jest zachowanie ciągłości betonowania i kontrolowanie parametrów procesu.
1. Przygotowanie stanowiska i wyznaczenie osi pala
Przed rozpoczęciem robót przygotowuje się platformę roboczą, wyznacza położenie pali oraz sprawdza warunki gruntowe i założenia dokumentacji projektowej. Stanowisko musi zapewniać bezpieczną pracę ciężkiego sprzętu.
2. Wiercenie świdrem ciągłym
Palownica zagłębia w grunt świder ślimakowy wyposażony w centralny przewód rurowy. W trakcie wiercenia grunt jest przemieszczany przez spiralne zwoje świdra. Otwór osiąga zaprojektowaną głębokość bez konieczności przerywania procesu w celu wykonania osobnego betonowania w otworze.
3. Betonowanie pala pod ciśnieniem
Po osiągnięciu wymaganej głębokości rozpoczyna się podawanie mieszanki betonowej przez przewód wewnątrz świdra. Beton trafia do dolnej części otworu, a świder jest stopniowo wyciągany.

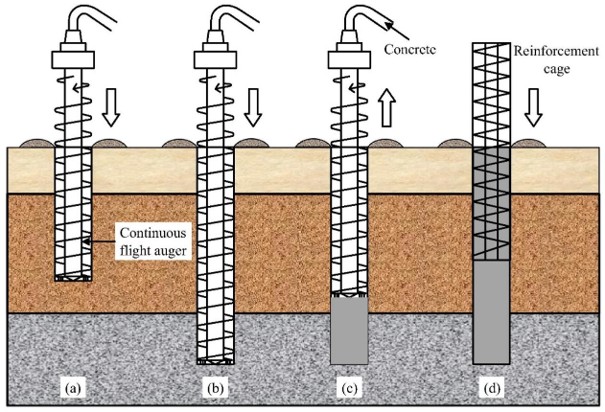

Betonowanie pali CFA pod ciśnieniem podczas wyciągania świdra
To jeden z najważniejszych etapów całej technologii. Pompa do betonu do pali CFA musi zapewniać odpowiednią wydajność i ciśnienie, umożliwiające dostarczanie mieszanki w tempie dostosowanym do prędkości wyciągania świdra. Parametry te powinny być kontrolowane podczas całego procesu, aby ograniczyć ryzyko powstawania nieciągłości w trzonie pala.
Właściwe dopasowanie pompy, przewodów i parametrów mieszanki ma bezpośrednie znaczenie dla sprawności prowadzenia robót.
4. Wprowadzenie zbrojenia
Po zakończeniu betonowania, zanim mieszanka zwiąże, w świeży beton wprowadza się zbrojenie zgodne z projektem. Może ono przyjmować postać kosza zbrojeniowego lub odpowiedniego profilu stalowego. W zależności od warunków stosuje się wprowadzanie zbrojenia z użyciem wibracji.
5. Kontrola wykonania pala
Podczas wykonywania pali monitoruje się między innymi głębokość wiercenia, tempo wyciągania świdra, ilość podawanego betonu oraz ciśnienie betonowania. Zakres kontroli i dokumentowania robót wynika z wymagań projektu, specyfikacji technicznej i przyjętych procedur wykonawczych.
Dlaczego pompa do betonu jest tak ważna w technologii CFA?
W metodzie CFA betonowanie nie jest oddzielnym etapem realizowanym po zakończeniu wiercenia. Przeciwnie — musi przebiegać równolegle z wyciąganiem świdra. Oznacza to, że układ pompujący powinien być dobrany do wymagań konkretnej realizacji, a jego praca musi być skoordynowana z pracą palownicy.
Przy wyborze pompy do betonu do pali CFA warto uwzględnić:
- Wydajność pompowania – powinna odpowiadać zapotrzebowaniu wynikającemu z wymiarów pala i tempa jego wykonywania.
- Ciśnienie robocze – musi być odpowiednie do oporów przepływu, długości przewodów oraz wymagań technologicznych.
- Rodzaj mieszanki betonowej – jej skład, konsystencja i uziarnienie powinny być zgodne z wymaganiami projektu oraz możliwościami urządzenia.
- Długość i średnicę przewodów – wpływają na opory przepływu i wymagane parametry pracy pompy.
- Ciągłość pracy – urządzenie powinno umożliwiać prowadzenie betonowania bez nieplanowanych przerw, zgodnie z przyjętą organizacją robót.
- Warunki na placu budowy – znaczenie mają dostępna przestrzeń, sposób transportu mieszanki, zasilanie i organizacja dostaw betonu.
Nie istnieje jeden model pompy optymalny dla wszystkich realizacji CFA. Odpowiedni dobór powinien uwzględniać parametry techniczne urządzenia, projekt pala, rodzaj mieszanki oraz wymagania wykonawcy robót geotechnicznych.

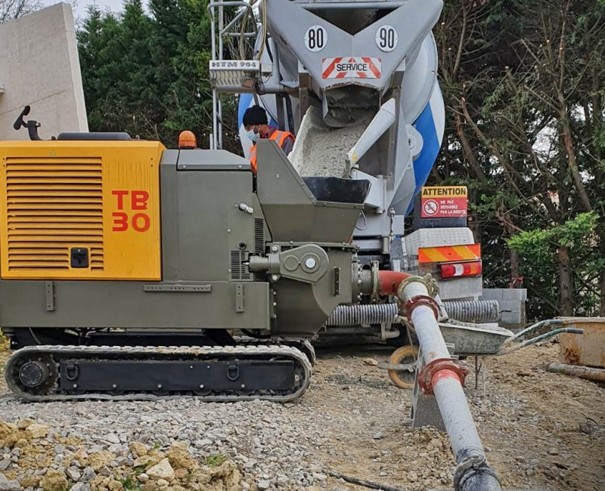

Pompa do betonu Turbosol do zastosowań przy palach CFA
Pompy do betonu Turbosol do zastosowań przy palach CFA
Turbosol to producent urządzeń do pompowania betonu i zapraw, oferujący rozwiązania przeznaczone do różnych zastosowań w budownictwie. W jego ofercie znajduje się również linia urządzeń do palowania, oznaczona jako Piling.
Wśród modeli tej kategorii producent wymienia:
- Turbosol TB 30C
- Turbosol TB 70C/T
- Turbosol TB 90C
- Turbosol TB 140C
Modele te warto rozpatrywać w kontekście wymagań konkretnej technologii palowania. Ostateczny wybór urządzenia należy oprzeć na jego aktualnej specyfikacji technicznej i wymaganiach planowanej realizacji.
Oferta Turbosol obejmuje także pompy do innych zastosowań, w tym pompowania betonu, zapraw, wykonywania jastrychów i robót natryskowych. Dzięki temu możliwe jest dobranie urządzeń do różnych potrzeb przedsiębiorstw budowlanych.
Szukasz pompy do betonu do wykonywania pali CFA? Skontaktuj się z zespołem Speed-bud. Pomożemy przeanalizować potrzeby Twojej firmy i dobrać pompę odpowiednią do planowanych prac.
Dlaczego warto wybrać pompę Turbosol w Speed-bud?
Speed-bud jest autoryzowanym przedstawicielem Turbosol na terenie Polski. Oferujemy dostęp do urządzeń tego producenta i pomagamy dobrać rozwiązanie do planowanego zastosowania, zapewniamy serwis oraz dostępność części zamiennych.

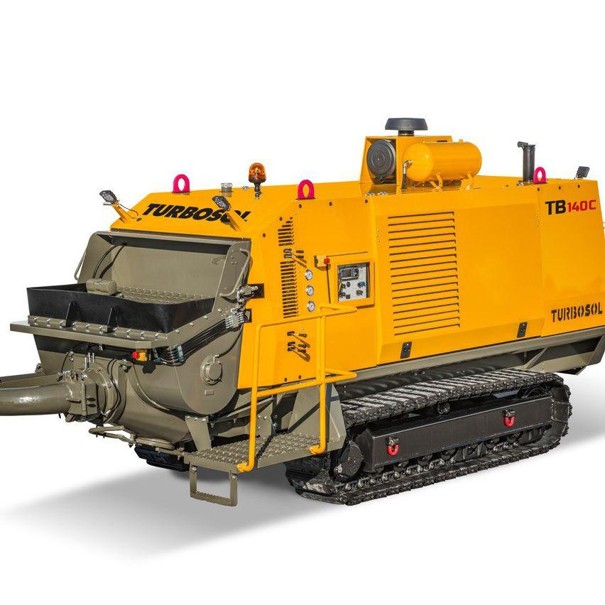

Oferta urządzeń Turbosol
W przypadku pali CFA szczególnie ważne jest dopasowanie pompy do wymaganej wydajności, ciśnienia roboczego, mieszanki betonowej oraz układu przewodów. Dlatego przy wyborze urządzenia warto rozpocząć od analizy parametrów konkretnej realizacji, a następnie porównać je z możliwościami dostępnych modeli.
Podsumowanie
Technologia CFA pozwala wykonywać pale fundamentowe poprzez wiercenie świdrem ciągłym i betonowanie pod ciśnieniem w trakcie jego wyciągania. Jednym z kluczowych elementów procesu jest prawidłowo dobrany układ pompowania betonu, zapewniający odpowiednie parametry i ciągłość podawania mieszanki.
W ofercie Turbosol znajdują się specjalistyczne pompy do palowania, w tym modele TB 30C, TB 70C, TB 90C i TB 140C. Speed-bud, jako autoryzowany przedstawiciel producenta na terenie Polski, pomaga dobrać urządzenie do wymagań konkretnej realizacji.
Potrzebujesz pompy do betonu do pali CFA? Skontaktuj się z Speed-bud i zapytaj o rozwiązania Turbosol.
